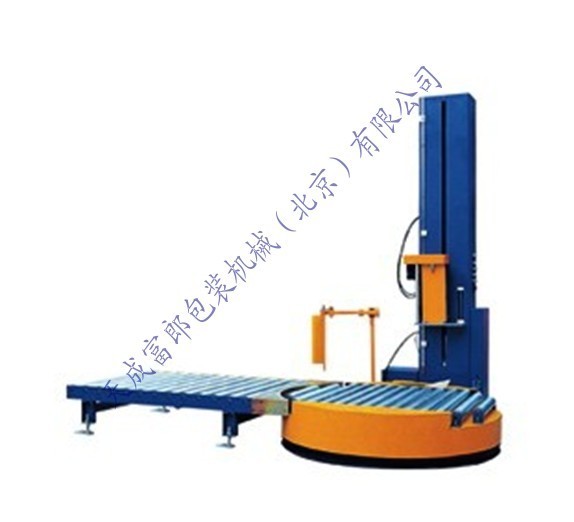

TC-ZX2000托盘在线缠绕机
发布时间：2015-04-27 14:28:17
一． 客户基本情况（主要技术要求）
1. 包装规格： L1200× W1200 × H1800 mm
2. 对角线长： 1870 mm（max）
3. 货物重量： 38-240 kg
4. 包装过程： 除更换膜卷之外，全部自动运行.
二、 YK2000FZ-PL托盘在线缠绕包装机（附带自动上断抚膜系统）
? 技术参数
²转盘直径：2000mm
²转盘高度：750mm
²托辊直径：76mm
²输送速度：12m/min
²输送电机功率：0.75kw
²转盘电机功率：1.5kw
²升降电机功率：0.37kw
²预拉电机功率：0.23KW
²气压:0.4-0.7MP
电源电压 220 60hz
²重量：1080kg
²转盘速度：0-15转/分钟
²包装效率：10-25件/小时
²包装适应尺寸：L1200×W2000×H11800mm
²转盘承重：1500kg
²光电自动感测高度和可移动限位块限制包装高度任意选择
²转盘和升降变频调速，手动调整转盘速率，可分别调整膜架上升和下降速度
²手动调整薄膜输出拉力
²预拉伸膜架，理论拉伸比1：2.5
²设定顶层圈数1-9
²设定底层圈数1-9
²气动自动上下膜机构
? 主要性能
控制系统
² PLC可编程控制，缠绕层数及次数可变更
² 光电开关自动感测货物高度
² 上、断膜 抚摸过程自动控制
转台驱动
² 转台链条传动，缓启动、缓停止、自动复位；
² 转台速度0～15 rpm 变频调速；
薄膜系统
² 开门式膜架，穿膜更方便；
² 膜架动力变频预拉伸机构，预拉伸可达250%；
² 膜架升降机构双链条牵引，行走装置封闭、自润滑；
² 膜架上升、下降速度分别变频调速，送膜速度无极可调；
² 顶部及底部缠绕数分别单独可调；
² 薄膜随动系统，主动送膜；
三. 工作步骤
² 转盘减速后，夹紧汽缸动作，夹板竖起，缠绕膜将夹板和托盘一起缠绕
² 转盘停止转动，摆臂汽缸动作，摆臂汽缸到位后，磁性开关发出电讯号，夹紧汽缸动作，夹板竖起，将缠绕膜夹紧，然后拂膜汽缸动作，通过摇臂上的海棉管将缠绕膜压紧在货物上，同时加热丝通电，将缠绕膜切断。
² 摆臂转回原位，摆臂气缸磁性开关发出电讯号，拂膜气缸动作，摇臂回原位。
² 新货物托盘被送入转盘，转盘转动，缠绕2-3圈后，夹板1与夹板2同时回原位。将一直夹紧的缠绕膜松开。待货物托盘包装完成后再重复上述动作。
四． 主要元器件（电控系统的选用情况）
² PLC （欧姆龙） （日本）
² 触摸屏 （威纶） （台湾）
² 升降变频器 (欧姆龙) （日本）
转盘变频器 （欧姆龙） （日本）
预拉变频器 （欧姆龙） （日本）
² 继电器 （欧姆龙） （日本）
² 交流接触器 SCHNEIDER （施耐德） （法国）
² 急停开关 SCHNEIDER （施耐德） （法国）
² 行程开关 SCHNEIDER （施耐德） （法国）
² 光电开关 （欧姆龙） （日本）
² 接近开关 （阳明） （台湾）
² 转盘减速机 （城邦） （台湾）
² 输送减速机 （城邦） （台湾）
